Tõstetabeli struktuurne projekteerimine ja arvutamine
Tõusva platvormi raami disain

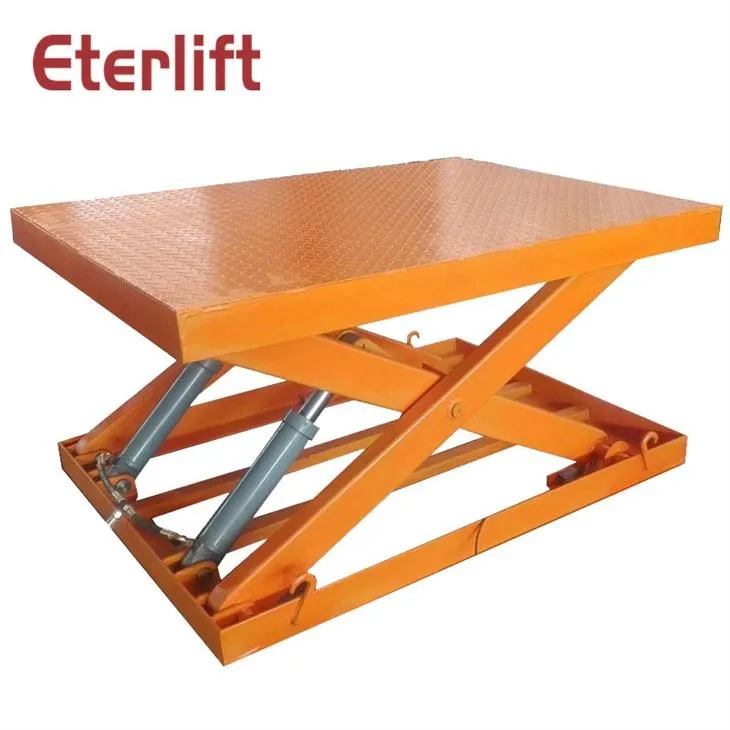

Ülemine platvormraam on käärtõstuki tasapinna asendamatu osa, mida kasutatakse peamiselt personali ohutuse tagamiseks. Käärlaua raam võtab vastu alumiiniumisulamist struktuuri, millel on kerge kaalu ja hea jäikuse omadused. Alumiiniumisulamist lauaplaat keevitatakse standardse alumiiniumisulamiga ja raam peab olema puhas. Tööpinna raami suurus peaks vastama ülemisele platvormile. Näiteks ülemise platvormi suurus on 1200mm * 800mm. Ohutuskaalutluste tõttu peaks tööpinna raami suurus olema väiksem kui tööpinnal, nii et tööpinna raami suurus on 1100mm * 700mm.
Platvormi disain
Käärtõstuki platvorm peaks tagama laua tasasuse. Sellega seoses sätestab lauaraami mehaaniline spetsifikatsioon selgelt tõstelaua tasapinna deformatsiooni: kui tõstelaua laud on täielikult koormatud, ei tohi pikkuse suunas deformatsioon olla suurem kui L/1000mm (L on pikkuse suurus) ja selle absoluutne deformatsioon ei ületa 12 mm. Seetõttu tuleks käärtõstuki projekteerimisel kõigepealt täita ülaltoodud nõuded. Lisaks tuleb arvestada ka platvormi enda kaalu ja kõrgusega. Hüdraulilise pumbajaama võimsuse vähendamiseks ja kulude vähendamiseks on olulisem vähendada platvormi enda kaalu nii palju kui võimalik.
Ülemine platvorm võtab vastu 1200mm * 800mm * 3mm kvaliteetse süsinikstruktuuri kuumvaltsitud terasplaadi, millel on kerge kaalu ja hea jäikuse omadused. Fikseeritud käärtõstuki laud võtab vastu lauaterasest raamikonstruktsiooni vastavalt kasutusnõuetele. Ülemine platvorm ja raam keevitatakse standardse alumiiniumsulamiga ja välimine raam peab olema puhas, lauaplaat on tasane ja tabeli diagonaalne mõõtmete viga on väiksem kui 3 mm. Keevitage 80 mm×43 mm×5 mm kanaliteras 1100 mm * 700 mm raamiks ja keevitage see ülemise platvormi laua alla. Kanali terasest keevitatud raami lisamine on ülemise platvormi tugevuse ja painutuskindluse suurendamine ning ülemise platvormi vältimine kaalu tõttu on nii raske, et see paindub või deformeerub. On vaja, et kahvli tasakaaluvardat ühendava teraskonstruktsiooni laua tihvti võlli ava koaksiaalsus oleks 0,6 mm. Teraskonstruktsioonide laual oleva kahvli tasakaaluvarda süsteemi juhtratta rada tuleb töödelda tasasusega 0,1 mm. Slaiditee ülesanne on teha rihmaratta libisemine slaiditeel edasi-tagasi, nii et käärtõstuki laud saaks lõpetada tõste- ja langetamistoimingu ning alumine alumine plaat on samuti sama. Kahvliraami teraskonstruktsioonide tasakaaluvarraste süsteem on kokku pandud terasplaadi ja tihvtivõlli keevitatud kastikonstruktsiooni vardasüsteemist. Kahvliraami tasakaaluvarda tihvti võlliava koaksiaalsustaluvus on 0,6 mm, paralleelsus 0,5 mm ja tihvti võlli aukude sümmeetria mõlemas otsas keskmise tihvti võlli auguni on alla 0,5 mm. Tõsteplatvormi kogu tõstetoimingu ajal on ülemise platvormi horisontaalne nihe alla 3 mm.
