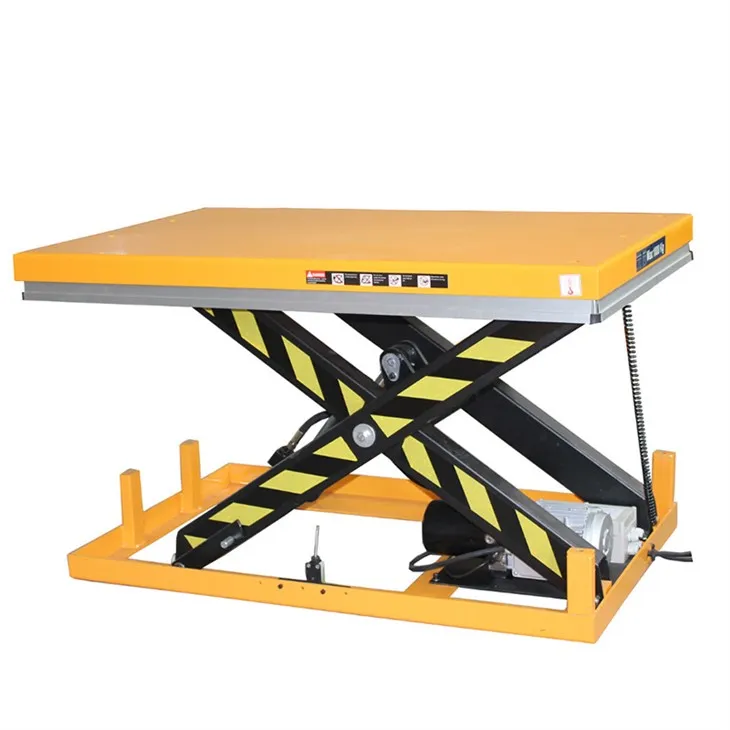

Topeltkääride tõstmisel on kaks kääride etappi, mis töötavad koos, iga kääride komplekt toetab tõsteplatvormi.
Hüdrauliline silinder rakendab tavaliselt jõudu ühele neist kääride etappidest, põhjustades relvade laienemise ja platvormi tõstmise.
Hüdraulilise silindri asukoht sõltub lifti kujundusest ja soovitud tõstmiskäitumisest. Seal on mõned ühised asukohad:
Lifti põhjas (fikseeritud ots):
Hüdrauliline silinder on paigaldatud platvormi aluse lähedale, tavaliselt kohas, kus kääride käed on ühendatud fikseeritud alusraamiga. See paigutus on kõige tavalisem, kuna see võimaldab kääride käe pikendamise üle lihtsat kontrolli.
Kääride vahel:
Mõne kujunduse korral saab hüdraulilise silindri paigaldada kahe kääride komplekti vahele, kas kääride laiendamiseks või tagasivõtmiseks vajaliku jõu loomiseks või tõmmates. See positsioon aitab koormust tasakaalustada ja tõsta sujuvamat, ühtlasemat liikumist.
Lifti peal (kääride kohal): **
Mõne kujunduse korral paigaldatakse hüdrauliline silindr kääride kõrgemale, surudes platvormi alla, et seda tõsta. See konfiguratsioon on vähem levinud, kuid seda saab kasutada teatud kujundustes, kus aluse ruum on piiratud või konkreetsetel mehaanilistel põhjustel.
Oluline on kaaluda jõu jaotust kogu lifti vältel. Tasakaalustatud liikumise loomiseks tuleb asetada hüdrauliline silindr. Kui silindr asetatakse liiga kaugele ühele küljele, võib see põhjustada platvormi kallutamise või liikumise ebaühtlaselt.
Kahekordse kääride tõstmise korral võib silindri paigutamine keskse või sümmeetriliselt positsioneeritud korral parandada tõstmise stabiilsust ja kontrolli.
Silindri asukoht mõjutab ka seda, kuidas koormus jaotatakse üle kääride. Silinder tuleks paigutada viisil, mis jaotab koormuse ühtlaselt kogu tõstemehhanismi üle.
Kui hüdrauliline silinder on liiga väike või vääralt paiknev, võib see platvormi ühtlaselt tõsta või võib kääride kätel põhjustada liigset kulumist.
Sõltuvalt hüdrosüsteemist (kas kasutate ühetoimelist või topelttoimelist silindrit), surub hüdrauliline vedelik kas kolb silindri sisse. Süsteem tuleks olla konstrueeritud lifti jaoks vajalike konkreetsete rõhkude käsitlemiseks.
Veenduge, et hüdraulilise silindri paigutus ei segaks lifti ohutut toimimist. See peaks olema kõik liikuvad osad ja ülemäärase pikendamise või ülemääranemise vältimiseks tuleks integreerida ohutusmehhanismid (näiteks limiidilülitid).
